ProfiCAD هو برنامج رسم مخططات كهربائية احترافي وخفيف يركز على السرعة والبساطة دون التضحية بالدقة. يمنحك مكتبة رموز كهربائية قياسية، وأدوات ترقيم تلقائي، وتوليد تقارير فورية مثل قوائم الأسلاك وقطع الغيار، ما يجعله خيارًا مثاليًا للمهندسين والفنيين والطلاب.

 ما هو برنامج ProfiCAD ولماذا يُعتبر الخيار الأمثل للرسم الكهربائي؟

ProfiCAD هو برنامج CAD كهربائي مُخصّص لرسم المخططات والدوائر الكهربائية ودوائر التحكم بسرعة ودقة مع واجهة سهلة تناسب المبتدئين والمحترفين على حد سواء. يوفّر مكتبة ضخمة من الرموز القياسية مع محرّر رموز لإضافة رموز مخصّصة، إضافةً إلى توليد تقارير تلقائية مثل قائمة المواد وقائمة الأسلاك والأطراف والكابلات، ما يجعله خيارًا عمليًا لإعداد وثائق المشاريع الكهربائية بكفاءة عالية.​

ما هو ProfiCAD؟

هو برنامج لرسم المخططات الكهربائية والإلكترونية ومخططات التحكم، ويمكن استخدامه كذلك لمخططات الهواء المضغوط والهيدروليك وأنواع أخرى من الرسومات الفنية، مع دعم مراجع تبادلية بين العناصر عبر الصفحات لتتبّع الملفات والملامسات والأسلاك بسهولة.​

لماذا يُعتبر خيارًا أمثل للرسم الكهربائي؟

• يختصر الوقت بفضل السحب والإفلات للرموز القياسية وتوصيل الأسلاك مباشرة، مع ترقيم تلقائي للعناصر وقوائم تلقائية للمكوّنات والأسلاك.​

• يدعم مراجع تبادلية بين الأسلاك والرموز المرتبطة بالمكوّن نفسه، مع القفز السريع بين الصفحات، ما يقلّل الأخطاء ويرفع موثوقية المخططات في المشاريع متعددة الصفحات.​

• يولّد وثائق مشروع احترافية تشمل BOM، قوائم الأسلاك والأطراف والكابلات، مع تصدير واضح إلى PDF وDXF لتسهيل المراجعة والطباعة والتسليم.​

مزايا عملية بارزة

• مكتبة تضم آلاف الرموز وإمكانية إنشاء رموزك عبر محرّر مدمج لتوحيد معايير التصميم داخل الفريق.​

• ترويسة مشروع متوافقة مع ISO 7200 قابلة للتخصيص بإضافة شعار الشركة أو تصميم ترويسة خاصة عبر محرّر الترويسة.​

• إدارة مشاريع بأكثر من صفحة مع مراجع متقاطعة ونطاق صفحة بقياسات فعلية تُسهّل رسومات المخططات والأرضيات والميكانيك الخفيفة عند الحاجة.​

لمن يناسب؟

• مهندسو الكهرباء ومصممو لوحات التحكم الذين يحتاجون تدفّق عمل سريع ووثائق مشروع كاملة دون تعقيد زائد.​​

• الفنيون والطلاب الذين يرغبون في أداة خفيفة وسهلة التعلّم مع نتائج احترافية للمشاريع الصغيرة والمتوسطة.​​

سيناريو استخدام نموذجي

• إنشاء مشروع متعدد الصفحات، وضع الأجهزة الرئيسية، توصيل الأسلاك، تفعيل الترقيم التلقائي، والتحقق عبر المراجع التبادلية، ثم توليد قوائم BOM والأسلاك وتصدير PDF للتسليم.​

 مميزات ProfiCAD التي تسهّل حياة المهندسين والفنيين

هذه هي أهم مميزات ProfiCAD التي تُسهّل عمل المهندسين والفنيين يوميًا في إعداد مخططات الكهرباء والتحكم:

• مكتبة رموز قياسية ضخمة تتجاوز ألفي رمز مع محرر رموز لإنشاء مكتبات مخصّصة، ما يختصر وقت الرسم ويوحّد المعايير داخل الفريق.​

• توليد تلقائي لوثائق المشروع الأساسية مثل قائمة المواد BOM، قائمة الأسلاك، قوائم الأطراف والكابلات، لتسليم احترافي وتقليل الأعمال اليدوية.​

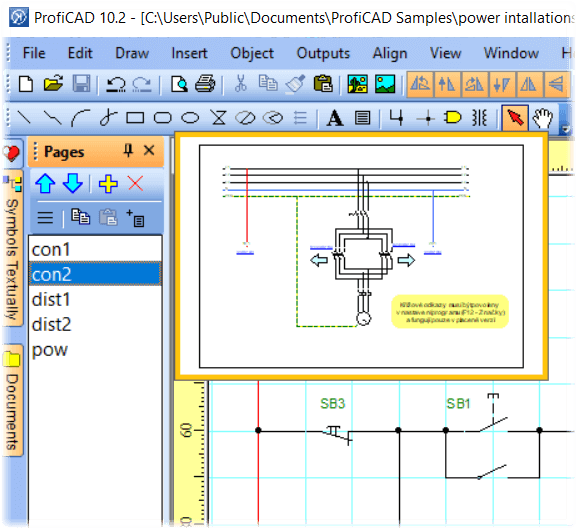

• مراجع تبادلية ذكية بين الملفات والملامسات والأسلاك مع إمكان القفز بين الصفحات، مما يقلّل الأخطاء في المشاريع متعددة الصفحات ويسرّع المراجعة.​

• دعم السحب والإفلات لتجميع الدوائر بسرعة مع ترقيم تلقائي للعناصر وتوليد netlist، فيجعل بدء المشاريع الجديدة أسرع حتى للمبتدئين.​

• تصدير واضح إلى PDF وDXF واندماج سلس مع تطبيقات أوفيس، لتسهيل المراجعة والطباعة وإدراج الرسومات في التقارير والعروض.​

• ترويسة مشروع متوافقة مع ISO 7200 وقابلة للتخصيص بإضافة شعار الشركة أو تصميم ترويسة خاصة، ما يعزز هوية المستندات المهنية.​

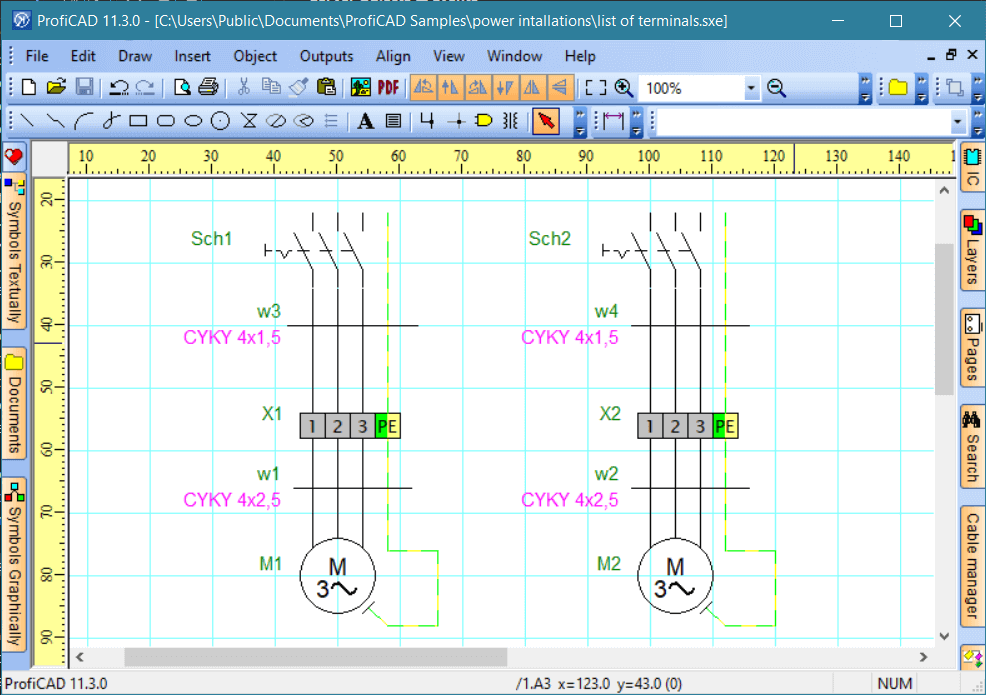

• إدارة الكابلات والأطراف بقوائم مخصّصة تعطي نظرة شاملة على القلوب والخصائص والأجهزة المتصلة، ما يُحسّن التوثيق وتتبع التوصيلات.​

• مقياس صفحة وأدوات قياس تسمح بإدخال الأبعاد الحقيقية، مفيد لرسومات المخططات الأرضية وبعض الرسومات الميكانيكية الخفيفة لدى فرق التركيبات.​

• سهولة التعلّم وخفة الأداء على أجهزة ويندوز شائعة، مع سرعة التثبيت والتشغيل وباقة رموز جاهزة، وهو ما يُناسب الفنيين والطلاب والمشاريع الصغيرة والمتوسطة.​​

• توفّر نسخة محمولة وبرنامج عارض على أندرويد للاطلاع على الرسومات ميدانياً، ما يدعم فرق التنفيذ والصيانة في المواقع.​

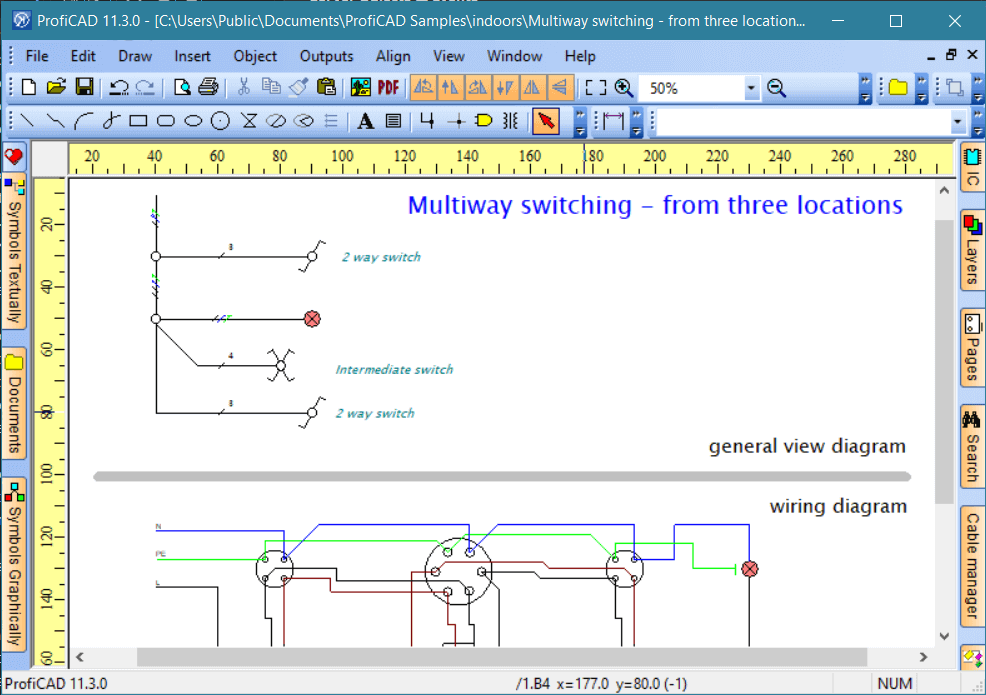

 نظرة على واجهة البرنامج وكيفية الاستخدام بسهولة

واجهة ProfiCAD مصمّمة لتكون بسيطة وواضحة مع شريط أدوات أساسي، لوحة رموز قابلة للبحث، مساحة رسم شبكية، وشريط خصائص للعناصر المختارة، ما يسهّل البدء بدون منحنى تعلم حاد للمبتدئين والمحترفين معًا. تدعم الواجهة سحب الرموز وإفلاتها مباشرة على اللوحة ثم توصيلها بخطوط وأسلاك ذكية، مع ظهور معرّفات وترقيم تلقائي للعناصر لتسريع العمل وتقليل الأخطاء أثناء إعداد المخططات.​

مكونات الواجهة

• لوحة الرموز: مكتبة قياسية كبيرة يمكن تصفيتها والبحث فيها، مع إمكانية إضافة مكتبات مخصّصة عبر محرّر الرموز لاحتياجات الفريق.​

• مساحة الرسم: شبكة قابلة للضبط مع أدوات محاذاة وقياس ومقياس صفحة يسمح بإدخال أبعاد حقيقية عند الحاجة للمخططات والأرضيات.​

• شريط الخصائص والتقارير: يتيح تعديل خصائص الأجهزة والأسلاك فورًا وتوليد تقارير BOM والأسلاك والأطراف دون مغادرة المشروع.​

كيفية الاستخدام بسهولة

• سحب وإفلات: اختر الرمز من المكتبة واسحبه إلى اللوحة، ثم استخدم أداة الأسلاك لربط العناصر مع تتبّع تلقائي وتوليد netlist عند الحاجة.​

• الترقيم التلقائي: فعّل ترقيم الأجهزة والأسلاك لتحافظ على اتساق المعرفات عبر الصفحات وتسهّل المراجعة لاحقًا.​

• المراجع التبادلية: انقر للانتقال بين الملامسات والملفات على صفحات مختلفة وتتبع الاتصالات سريعًا في المشاريع الكبيرة.​

التصدير والمشاركة

• تصدير PDF وDXF: أنشئ ملفات جاهزة للمراجعة والطباعة والإدراج في تقارير الشركات أو مشاركتها مع فرق التنفيذ.​

• العارض المحمول: استفد من العارض لمراجعة الرسومات ميدانيًا على أندرويد، ما يدعم فرق الصيانة والتركيب.​

نصائح عملية

• ابدأ بقالب مشروع مهيأ يتضمن ترويسة ISO 7200 وشعار الشركة، واضبط قواعد الترقيم منذ البداية لتقليل التعديل لاحقًا.​

• أنشئ مكتبة رموز مخصّصة للعناصر المتكررة في مشاريعك لتقليل وقت الرسم وتوحيد المعايير بين أفراد الفريق.​

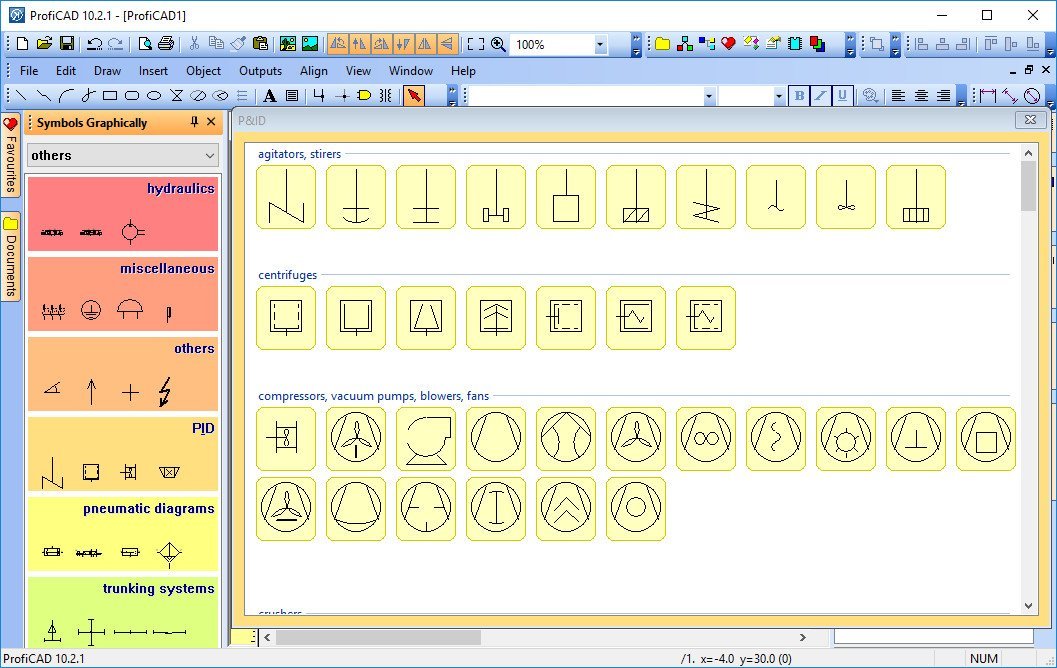

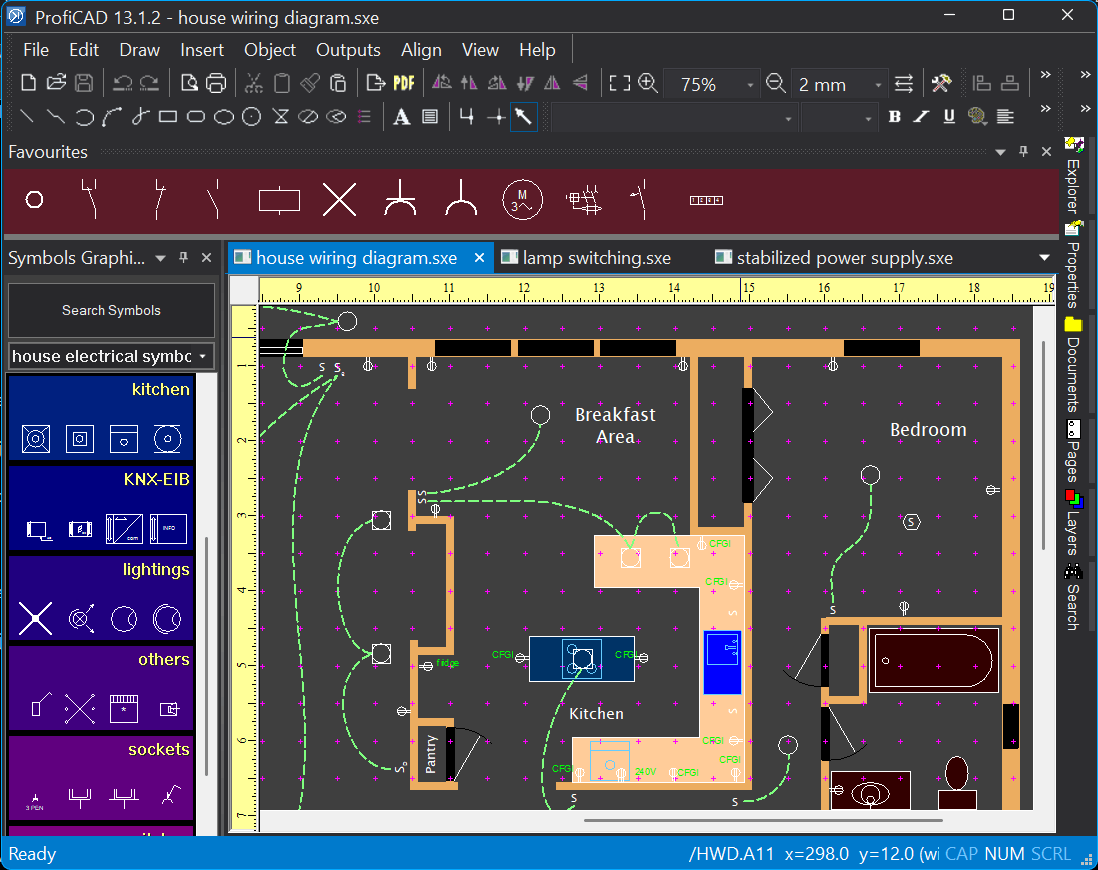

 مكتبة الرموز الكهربائية الجاهزة وإمكانية تخصيصها

توفّر ProfiCAD مكتبة رموز كهربائية قياسية كبيرة جاهزة للاستخدام تغطي دوائر القدرة والتحكّم والمرحّلات والمشغلات وأجهزة القياس والموصلات والأطراف والكابلات، مع بحث وتصنيف لتسريع الوصول إلى الرمز المناسب أثناء الرسم اليومي للمخططات. تتيح المكتبة سحب الرموز وإفلاتها مباشرة على مساحة الرسم مع مطابقة سهلة للأسلاك وترقيم تلقائي للعناصر لضمان الاتساق بين الصفحات في المشاريع متعددة الصفحات.​

البحث والتنظيم

• يمكن تصفية الرموز حسب الفئات والبحث بالاسم أو الوصف، ما يقلّل زمن التجهيز ويرفع إنتاجية الفنيين في المخططات المتكررة.​

• يدعم البرنامج مكتبات متعددة لإدارة رموز الشركة القياسية مقابل رموز الموردين أو المشاريع الخاصة، مع إمكان تمكين أو إخفاء مجموعات محددة عند الحاجة.​

إنشاء رموز مخصّصة

• يضم محرّر رموز مدمجًا لإنشاء رموزك الخاصة أو تعديل رموز موجودة، بما يشمل الأشكال والموصلات ونقاط الربط وسمات البيانات لتوافق معايير الفريق.​

• يمكن حفظ الرموز في مكتبات مخصّصة ومشاركتها عبر الفريق لضمان توحيد المعايير في مشاريع متعددة وأجيال لاحقة من المخططات.​

السمات والبيانات

• يدعم الرموز سمات قابلة للتحرير مثل المعرفات والوظائف والمراجع التبادلية، وتنعكس هذه السمات في التقارير مثل BOM وقوائم الأسلاك والأطراف.​

• تظهر المراجع التبادلية للملامسات والملفات عبر الصفحات، ما يسهل تتبّع وظيفة الرمز ضمن الدائرة وتقليل الأخطاء أثناء المراجعة.​

التكامل مع سير العمل

• تُدار المكتبة مع أدوات السحب والإفلات والربط السريع للأسلاك، ويُمكن استدعاء الرموز المتكررة كقوالب لتسريع بناء الدوائر الشائعة.​

• تتكامل خصائص الرموز مع الترقيم التلقائي وتوليد netlist، لتسليم وثائق دقيقة وقابلة للتصنيع أو التنفيذ الميداني.​

 كيفية إنشاء مشاريع كهربائية احترافية متعددة الصفحات

لبناء مشاريع كهربائية احترافية متعددة الصفحات في ProfiCAD، يُنصح بتخطيط الهيكل منذ البداية ثم توظيف المراجع التبادلية والترقيم التلقائي والتقارير لضمان الاتساق وسهولة المراجعة عبر كامل المشروع. فيما يلي منهج عملي خطوة بخطوة مع أفضل الممارسات:​

التخطيط وبنية المشروع

• أنشئ مشروعًا جديدًا وحدد عدد الصفحات وفق مراحل الدارة: قدرة، تحكم، واجهات، أطراف، وكابلات، مع ترويسة ISO 7200 موحّدة تحمل بيانات المشروع وشعار الشركة.​

• اضبط مقياس الصفحة والشبكة والمحاذاة بما يلائم مستوى التفاصيل، خاصة عند إدخال أبعاد حقيقية للمخططات الأرضية أو اللوحات.​

إعداد القوالب والترقيم

• أنشئ قالب صفحة أساس يحتوي حقول العنوان وقواعد الترقيم، ثم انسخه لباقي الصفحات لتقليل الاختلافات اليدوية لاحقًا.​

• فعّل الترقيم التلقائي للأجهزة والأسلاك منذ البداية للحفاظ على معرفات متسقة عبر الصفحات وتسهيل توليد القوائم لاحقًا.​

وضع الأجهزة وتوزيع الوظائف

• استخدم مكتبة الرموز للسحب والإفلات ووضع المعدات الرئيسة أولًا: قواطع، مرحّلات، PLC، مصادر تغذية، ثم أضف التفاصيل والملحقات تباعًا.​

• خزن التركيبات المتكررة كرموز/مجموعات مخصّصة لإعادة استخدامها بسرعة في صفحات متعددة دون إعادة رسم.​

الربط والمراجع التبادلية

• اربط العناصر بأسلاك ذكية مع تسمية الشبكات عند الحاجة لتوليد netlist، ثم أضف المراجع التبادلية بين الملامسات والملفات والعناصر المرتبطة عبر الصفحات.​

• استخدم القفز السريع بين الصفحات عبر المرجع المتقاطع للتحقق من الاتصالات وتتبع الوظيفة وتقليل الأخطاء في المشاريع الكبيرة.​

إدارة الأطراف والكابلات

• خصص صفحات لأطراف اللوحة وقوائم الكابلات لإظهار القلوب والوجهات والأجهزة الطرفية المتصلة، ما يسهّل التركيب الميداني.​

• احفظ تعريفات الكابلات والرموز الخاصة بها بسمات قياسية لتنعكس تلقائيًا في التقارير النهائية دون إدخال مكرر.​

التحقق والجودة

• نفّذ مراجعات مرحلية: تحقق من اكتمال الترقيم، عدم تكرار المعرفات، وصحة المراجع التبادلية بين الملفات والملامسات والأسلاك.​

• استغل مقياس الصفحة وأدوات القياس للتأكد من ملاءمة الترتيب الفيزيائي بالعناصر في صفحات التخطيط أو اللوحات.​

التقارير والتسليم

• ولّد BOM، قائمة الأسلاك، الأطراف والكابلات مباشرة من خصائص الرموز والعناصر لضمان التوافق مع الرسم دون تعارضات يدوية.​

• صدر الحزمة النهائية إلى PDF وDXF للمراجعة والطباعة، مع تضمين الصفحات بترتيب منطقي وفهارس داخلية للمراجع التبادلية.​

نصائح احترافية

• اعتمد مكتبة شركة موحّدة لرموزك مع سمات قياسية؛ هذا يضمن اتساق التقارير بين الصفحات والمشاريع ويوفر وقت التحرير.​

• ثبّت قواعد الترقيم وقوالب الترويسة منذ الصفحة الأولى، ثم استخدم النسخ عبر المشروع كاملًا لتفادي انحرافات تنسيق مزعجة لاحقًا.​

 توليد التقارير الذكية وقوائم المواد والأسلاك في ProfiCAD

يوفّر ProfiCAD مجموعة تقارير تلقائية متكاملة تُستخرج مباشرة من خصائص العناصر والرموز داخل المشروع، ما يختصر الوقت ويقلّل أخطاء الإدخال اليدوي في وثائق التسليم والفحص الميداني. تشمل هذه التقارير قوائم المواد، الأسلاك، الأطراف، والكابلات مع إمكان تصديرها ودمجها في مستندات PDF أو DXF ضمن حزمة التسليم النهائية للمشروع.​

ما الذي يتم توليده؟

• قائمة المواد BOM: تُجمّع جميع المكوّنات المستخدمة مع المعرفات والكمّيات والسمات القابلة للتخصيص، وتُحدّث تلقائيًا عند تعديل الرسم.​

• قائمة الأسلاك: تعرض التسميات، المقاطع، الأطوال التقديرية، ونقاط البداية والنهاية بالاعتماد على ربط الشبكات والسمات، ما يسهّل التخطيط والتمديد.​

• الأطراف والكابلات: تقارير منظّمة تُظهر الأطراف، القلوب، الوجهات، والأجهزة المتصلة، وتفيد فرق التركيب والفحص الموقعي.​

كيف تعمل “الذكاء” في التقارير؟

• ارتباط مباشر بالرموز: كل رمز يحتوي سمات بيانات تُسقط تلقائيًا في التقارير مثل النوع، الوظيفة، المرجع التبادلي، ما يضمن اتساق المخطط مع الوثائق.​

• ترقيم تلقائي ومتزامن: عند تفعيل الترقيم للأجهزة والأسلاك، تنعكس المعرفات الجديدة في التقارير دون خطوات إضافية، ما يقلل الازدواجية والأخطاء.​

• مراجع تبادلية: تُسهّل الانتقال بين الصفحات لتعقّب الملفات والملامسات والأسلاك المرتبطة، وتقلّل المفقودات أثناء التدقيق.​

سير عمل مُقترح للتقارير

• قبل التصدير: نفّذ فحصًا سريعًا لاتساق الترقيم وخلوّ المعرفات من التكرار، وتحقق من اكتمال السمات الأساسية لكل عنصر مهم في BOM.​

• التوليد: من لوحة التقارير، أنشئ BOM وقائمة الأسلاك والأطراف والكابلات، ثم راجع الملخصات واحفظ نسخة مشروع نهائية تحمل رقم إصدار داخلي.​

• التصدير والتسليم: صدّر الرسومات إلى PDF وDXF وأرفق التقارير كصفحات ضمن الحزمة، مما يسهّل المراجعة والطباعة ودمجها في وثائق الشركة.​

نصائح احترافية

• استخدم مكتبة رموز شركة بسمات قياسية مثل كود القطعة والمورد، لضمان أن BOM يخرج جاهزًا للشراء دون تنظيف يدوي.​

• ثبّت قواعد الترقيم من أول صفحة، ثم ولّد التقارير في كل نقطة مراجعة مرحلية لاكتشاف التعارضات مبكرًا وتخفيف تعديلات اللحظة الأخيرة.​

 خطوات تحميل وتثبيت ProfiCAD على نظام التشغيل ويندوز

فيما يلي خطوات تحميل وتثبيت ProfiCAD على ويندوز بطريقة آمنة ومنظمة، مع ملاحظات لضمان إعداد صحيح لأول مشروع:

التحميل الآمن

• توجّه إلى صفحة التنزيل الرسمية لـ ProfiCAD واختر النسخة المناسبة لنظامك لضمان سلامة الملف وتوفّر آخر تحديثات.​

• يُنصح بالاحتفاظ برقم الإصدار وملف التثبيت في أرشيف الشركة لتسهيل إعادة النشر أو التدقيق لاحقًا أثناء دورة حياة المشروع.​

التثبيت خطوة بخطوة

• انقر نقرًا مزدوجًا على ملف التثبيت ثم وافق على شروط الترخيص واتبع معالج التثبيت لاختيار مسار التثبيت الافتراضي أو المخصص حسب سياسة تهيئة الأجهزة لديك.​

• أنشئ اختصارًا على سطح المكتب وسجّل تفعيل النسخة المرخّصة عند الطلب إن كانت لديك رخصة تجارية، أو تابع باستخدام النسخة المناسبة لك.​

الإعداد الأولي داخل البرنامج

• من أول تشغيل، اضبط اللغة وتهيئة شبكة الرسم والمقياس بما يناسب نوع المشاريع التي تعمل عليها، خاصة لمخططات اللوحات أو الصفحات ذات الأبعاد الحقيقية.​

• حمّل أو فعّل مكتبتك القياسية من الرموز، وحدّد مجلدًا افتراضيًا لمشاريع الشركة لضمان تنظيم الإصدارات والنسخ الاحتياطية بسهولة.​

التحقق بعد التثبيت

• أنشئ مشروعًا تجريبيًا قصيرًا لإضافة رموز وتوصيل أسلاك ثم جرّب توليد BOM وقائمة الأسلاك للتأكد من عمل السمات والترقيم كما ينبغي.​

• اختبر التصدير إلى PDF وDXF وتأكد من ظهور الترويسة وحقول البيانات وفق معيارك الداخلي وتوافقها مع ISO 7200 إن كنت تعتمدها.​

خيارات مفيدة

• يتوفر عارض على أندرويد لفتح الرسومات ميدانيًا، ما يفيد فرق التنفيذ والصيانة عند الحاجة للوصول إلى الملفات خارج المكتب.​

• يمكنك الاستفادة من ملفات النسخة المحمولة أو تحديثات الإصدارات عبر صفحة التنزيل الرسمية للحفاظ على بيئة عمل موحّدة عبر أجهزة الفريق.​

 متطلبات التشغيل وأداء البرنامج على الأجهزة المختلفة

يوفّر ProfiCAD أداءً خفيفًا على أجهزة ويندوز الشائعة بفضل واجهته البسيطة ومكتبة الرموز الجاهزة، ما يجعله مناسبًا للمبتدئين والمحترفين دون حاجة إلى عتاد قوي جدًا. يمكن تشغيله بسلاسة على بيئات عمل مكتبية معتادة مع سرعة بدء تشغيل جيدة، ما يفيد الفرق التي تحتاج فتح مشاريع متعددة وتحديث التقارير بسرعة.​

متطلبات التشغيل

• نظام التشغيل: ويندوز مع منصة التثبيت الرسمية من موقع ProfiCAD لضمان التوافق والتحديثات المستقرة.​

• مساحة وتخزين: يحتاج مساحة تثبيت محدودة مع حفظ المشاريع والرموز في مجلدات منظمة، وهو مناسب للأقراص التقليدية والـ SSD على حد سواء.​

• العرض والدقة: مساحة رسم بشبكة قابلة للضبط ومقياس صفحة، ما يستفيد من شاشات بدقة أعلى لتسهيل المحاذاة والقياسات الدقيقة.​

الأداء على الأجهزة المختلفة

• أجهزة منخفضة إلى متوسطة: يستفيد الفنيون والطلاب من خفة البرنامج وسهولة التعلم، مع سرعة سحب الرموز وتوليد التقارير على عتاد متواضع.​​

• أجهزة العمل المكتبية: يقدّم تدفق عمل أسرع في المشاريع متعددة الصفحات بفضل المراجع التبادلية والترقيم التلقائي والتقارير الفورية.​

• الشاشات المتعددة: تسهّل مراجعة الرسومات والتقارير بالتوازي عبر تصدير PDF وDXF وفتحها بجانب المشروع لتدقيق أسرع.​

عوامل تؤثر على الأداء

• حجم المشروع وتعقيده: تزداد متطلبات الذاكرة والزمن مع كثرة الصفحات والرموز والأسلاك، لذا يفيد تقسيم المشروع إلى صفحات منطقية وقوالب معيارية.​

• المكتبات والسمات: الاعتماد على مكتبة شركة بسمات قياسية يقلل التحرير اليدوي ويُسرّع توليد BOM والأسلاك مقارنة بالمدخلات المبعثرة.​

• التصدير والمراجعة: حفظ ملفات PDF وDXF بشكل دوري يسهّل المراجعات دون فتح مشروع ضخم، ما يحسّن زمن الاستجابة أثناء الاجتماعات.​

تحسينات موصى بها

• ترقية الذاكرة العشوائية SSD: استخدام SSD وذاكرة كافية يحسّن فتح المشاريع وتوليد التقارير بشكل ملحوظ في بيئات الفرق.​

• قوالب وترويسة موحّدة: توحيد قوالب الصفحات والترويسة ISO 7200 يقلّل عمليات إعادة التنسيق ويُسرّع التسليم.​

• أرشفة الإصدارات: الاحتفاظ بنسخ إصدارات التثبيت والمشاريع على خادم الشركة يبسّط الرجوع للإصدارات ويقلّل الوقت الضائع.​
