تحميل برنامج CAD MAN Pipe Network Alignments and Profile View Generator | لتصميم شبكات الأنابيب

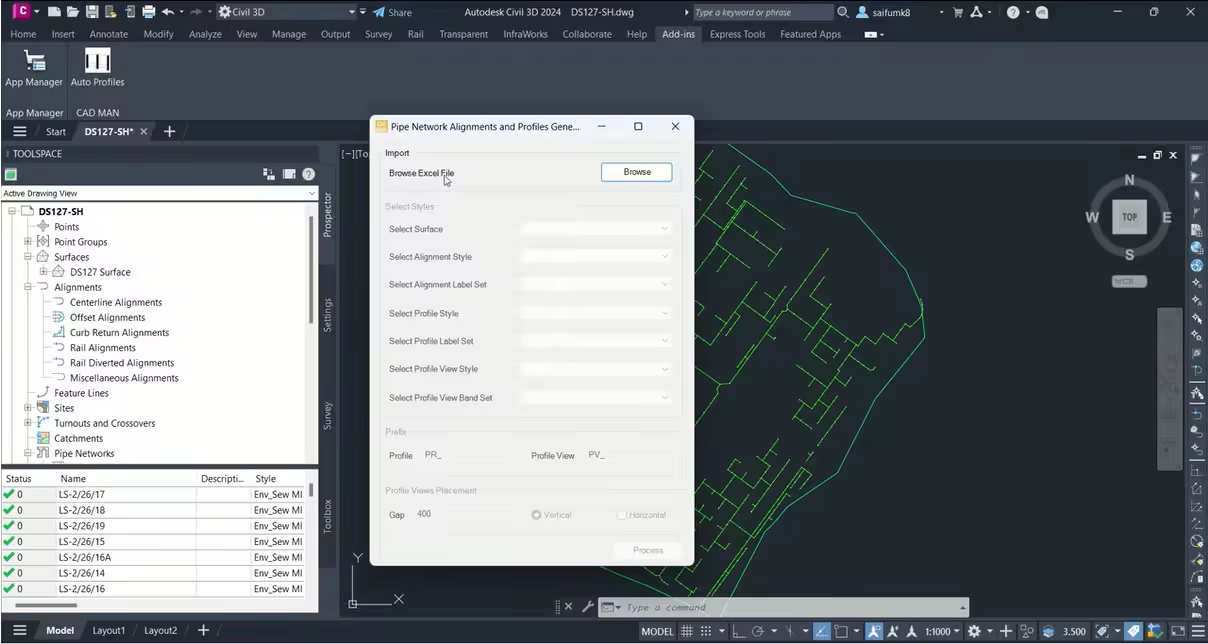

CAD MAN Pipe Network Alignments and Profile View Generator هو تطبيق برمجي (إضافة أو “Plug-in”) مصمم خصيصًا لتبسيط وأتمتة عملية إنشاء محاذاة ومقاطع عرضية (Profile Views) لشبكات الأنابيب داخل برامج التصميم بمساعدة الكمبيوتر (CAD)، وخاصة Autodesk Civil 3D.
مميزات برنامج CAD MAN Pipe Network Alignments and Profile View Generator
برنامج CAD MAN Pipe Network Alignments and Profile View Generator ليس مجرد أداة، بل هو حل متكامل لتبسيط وتعزيز كفاءة تصميم شبكات الأنابيب. إليك أبرز مميزاته:
- الأتمتة الشاملة لإنشاء المحاذاة والمقاطع:
- توليد آلي: يقوم البرنامج بتحويل بيانات بسيطة من ملف Excel (الهيكل الأولي، الهيكل النهائي، اسم المحاذاة) إلى محاذاة أفقية ومقاطع طولية كاملة (Profiles) في Civil 3D بضغطة زر.
- توفير هائل للوقت: ينهي ساعات وساعات من العمل اليدوي المتكرر والمضني في رسم المسارات وإنشاء المقاطع لكل ماسورة على حدة.
- الدقة والموثوقية المتناهية:
- تقليل الأخطاء البشرية: يقلل الاعتماد على الإدخال اليدوي الذي قد يؤدي إلى أخطاء في تحديد المسارات أو الارتفاعات.
- تصميم متسق: يضمن اتساقًا ودقة في جميع المحاذاة والمقاطع المنشأة، مما يعزز جودة التصميم الكلية.
- سهولة الاستخدام والواجهة البديهية:
- مدخلات بسيطة: يعتمد على ملف Excel قياسي كمدخل للبيانات، وهو مألوف لمعظم المهندسين.
- لا يتطلب خبرة عميقة في البرمجة: مصمم ليكون سهل الفهم والاستخدام حتى للمهندسين الذين ليس لديهم خلفية واسعة في البرمجة أو الأكواد.
- تعزيز الإنتاجية والكفاءة:
- إنجاز سريع للمشاريع: يمكّن المهندسين من إنجاز مشاريع شبكات الأنابيب الكبيرة والمعقدة في جزء صغير من الوقت الذي تستغرقه الطرق التقليدية.
- تحسين سير العمل: يندمج بسلاسة مع بيئة Civil 3D، مما يجعله إضافة طبيعية لسير عمل المصممين الحالي.
- معالجة البيانات الضخمة والمعقدة:
- مثالي للمشاريع الكبيرة: يمكنه التعامل مع آلاف من وصلات الأنابيب بفعالية، مما يجعله لا غنى عنه للمشاريع ذات النطاق الواسع.
- دعم استيراد البيانات: مفيد بشكل خاص عند التعامل مع بيانات شبكات مستوردة من برامج تحليل هيدروليكي مثل SewerGems (التي غالبًا ما تصدر بياناتها إلى قواعد بيانات SQL أو Excel)، حيث يسهل تحويلها إلى رسومات CAD.
- مرونة وقابلية للتخصيص (جزئياً):
- تسمية المحاذاة: يتيح للمستخدم تحديد أسماء المحاذاة، مما يسهل تنظيم المشروع وتتبعه.
- التحكم في العرض: على الرغم من أن التوليد آلي، فإن العروض الناتجة (Profile Views) يمكن تخصيصها لاحقًا ضمن Civil 3D لتلبية متطلبات العرض المحددة.
- التركيز على الجودة الهندسية:
- تسهيل المراجعة: توفر المقاطع الطولية التي يتم إنشاؤها بسرعة وسهولة أداة ممتازة للمراجعة والتحقق من التصميم، مما يساعد على اكتشاف الأخطاء المحتملة مبكرًا.
- دعم اتخاذ القرار: العرض الواضح للبيانات يساعد المهندسين على اتخاذ قرارات تصميم مستنيرة.
استخدامات برنامج CAD MAN Pipe Network Alignments and Profile View Generator
برنامج CAD MAN Pipe Network Alignments and Profile View Generator هو أداة متخصصة مصممة لتعزيز كفاءة ودقة تصميم شبكات الأنابيب. تتعدد استخداماته في مشاريع البنية التحتية المختلفة، مما يجعله لا غنى عنه للمهندسين والمصممين. دعنا نتعمق في أبرز هذه الاستخدامات بالتفصيل:
1. تسريع تصميم شبكات الصرف الصحي والمياه
هذا هو الاستخدام الأساسي والأكثر شيوعًا للبرنامج.
- إنشاء آلي وسريع: بدلًا من رسم كل محاذاة (alignment) ومقطع طولي (profile) يدويًا لكل ماسورة في شبكة الصرف أو المياه، يقوم البرنامج بأتمتة هذه العملية بالكامل. ما عليك سوى تجهيز ملف Excel بسيط يحتوي على نقاط البداية والنهاية لكل ماسورة واسم المحاذاة المطلوب، وسيقوم البرنامج بتوليدها جميعًا في دقائق.
- المشاريع الضخمة: يصبح هذا الاستخدام حيويًا بشكل خاص في المشاريع الكبيرة التي تحتوي على مئات أو آلاف الأنابيب، حيث يقلل الوقت المستغرق في التصميم من أسابيع إلى أيام قليلة.
2. توليد مقاطع طولية احترافية للمراجعة والتنسيق
تعتبر المقاطع الطولية ضرورية لعرض ارتفاعات الأنابيب وميولها وتداخلها مع الخدمات الأخرى.
- مقاطع مفصلة: يقوم البرنامج بإنشاء مقاطع طولية تعرض بوضوح جميع المعلومات الهندسية المطلوبة مثل قطر الماسورة، الميل، ارتفاعات الماندرات (manholes)، ومستويات سطح الأرض.
- التنسيق بين التخصصات: تسهل هذه المقاطع المراجعة والتنسيق بين مختلف التخصصات الهندسية (مثل الصرف الصحي، المياه، الطرق، الاتصالات)، مما يضمن عدم وجود تعارضات بين شبكات الخدمات المختلفة تحت الأرض.
- العروض التقديمية: يمكن استخدام المقاطع المولدة لإنشاء رسومات وعروض تقديمية احترافية للمشروع.
3. دعم استيراد البيانات من برامج التحليل الهيدروليكي
غالبًا ما يتم تصميم وتحليل شبكات الأنابيب باستخدام برامج متخصصة مثل SewerGems، WaterGEMS، أو InfoWorks.
- تحويل البيانات: هذه البرامج تقوم بتصدير بيانات الشبكة (مثل الأبعاد، الميل، نقاط البداية والنهاية) في صيغ مختلفة، غالبًا ما تكون قواعد بيانات SQL أو ملفات نصية يمكن تحويلها إلى Excel.
- الربط بـ Civil 3D: يأتي دور برنامج CAD MAN هنا في جسر الفجوة بين برامج التحليل الهيدروليكي وبرامج التصميم CAD مثل Civil 3D. فهو يأخذ البيانات المصدرة (بعد تنسيقها في Excel) ويستخدمها لإنشاء رسومات Civil 3D قابلة للتعديل والتحليل، بدلاً من إعادة الرسم من الصفر.
4. كشف التعارضات وتجنب الأخطاء المكلفة
تعتبر الأخطاء في تصميم شبكات الأنابيب مكلفة للغاية عند التنفيذ.
- التحديد المبكر للمشكلات: من خلال توليد المقاطع الطولية بسرعة ودقة، يمكن للمهندسين مراجعة التصميم بصريًا وتحديد أي تعارضات محتملة بين الأنابيب أو مع خدمات أخرى (مثل خطوط الكهرباء، كابلات الاتصالات) في مراحل التصميم المبكرة.
- تصحيح الأخطاء قبل التنفيذ: يساعد هذا في تجنب إعادة العمل المكلفة وتأخيرات المشروع التي قد تنشأ عن اكتشاف التعارضات في موقع العمل.
5. أتمتة مهام الرسم المتكررة
الكثير من الوقت في مشاريع البنية التحتية يستهلكه الرسم اليدوي للمكونات المتكررة.
- الحد من العمل اليدوي: يقلل البرنامج بشكل كبير من الحاجة إلى الرسم اليدوي للمحاذاة والمقاطع، وهي مهام متكررة وتستهلك وقتًا طويلاً.
- التركيز على التصميم: يتيح للمهندسين التركيز على الجوانب الأكثر تعقيدًا في التصميم والتحليل بدلاً من الانشغال بمهام الرسم الروتينية.
6. التحقق والمراجعة السريعة للتصميم
عندما تكون هناك حاجة لإجراء تغييرات أو مراجعات سريعة على التصميم.
- التحديث السريع: في حال تم تحديث بيانات الشبكة (مثل تعديل نقطة اتصال أو تغيير ميل ماسورة)، يمكن بسهولة تحديث ملف Excel وإعادة توليد المقاطع والمحاذاة بسرعة لتعكس هذه التغييرات.
- تسهيل عملية المراجعة: يجعل عملية مراجعة التصميم من قبل فرق العمل المختلفة أو الجهات المعنية أكثر فعالية وسرعة.
7. استخدام في مشاريع البنية التحتية المتنوعة
لا يقتصر استخدام البرنامج على شبكات الصرف الصحي والمياه فقط.
- مرونة التطبيق: يمكن استخدامه لأي نوع من شبكات الأنابيب التي تتطلب محاذاة ومقاطع طولية، مثل شبكات تصريف مياه الأمطار، خطوط الغاز، أو حتى أنظمة الكابلات المدفونة التي يتم نمذجتها كخطوط أنابيب.
تحميل موفق للجميع
